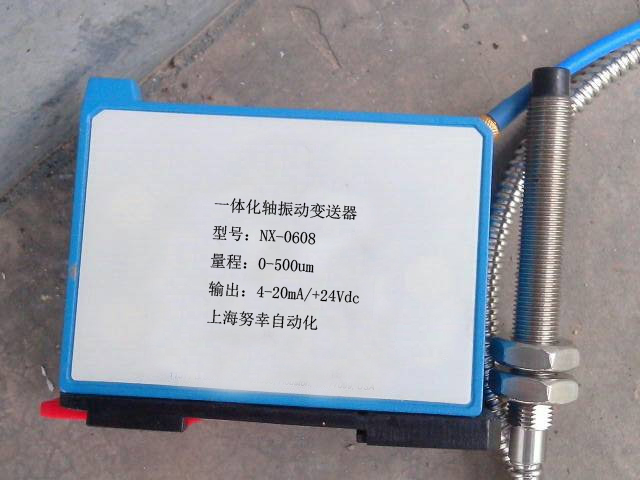

NX-0608一体化轴振动变送器

一、产品介绍

    一体化轴振动变送器将传感器采样的振动位移峰峰值信号经变送器线性化、归一化处理后，直接输出4-20mA信号。轴振动变送器与电涡流传感器探头配接，取消了变送器或仪表，减少了接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了可靠性。

一体化轴振动变送器为直接与DCS、PLC接口提供一种简便、低成本的方式监测旋转机械转子的轴振动。对主机、辅机设备如汽轮机、压缩机、风机、泵群进行轴振动实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。

二、技术指标

1、供电电源：+24Vdc，最大工作电流小于50mA。

2、信号输入：NX-0606电涡流传感器探头。

3、测量量程：根据探头大小定（一般轴振动选0-800um内就可以；对应探头直径2mm）

4、信号输出：4～20mA，最大负载电阻500Ω。

5、精    度：＜1.5%。

6、缓冲输出：+2～＋10V或+2～＋18V，最大传输距离300米。

7、输出纹波：≤20mV。

8、频    响：10～1kHz(-3dB)。

9、温    漂： ≤0.1%℃。

10、外形尺寸： 90mm(W)×35mm(L)×70mm(H)。

11、安装尺寸：底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装；

           导轨安装，可以方便地安装在标准35mm导轨上。

12、接线方式：采用SpringLoc 端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。

13、工作温度： 前置器：-30℃～+70℃；探头：-40℃～+150℃；电缆：-40℃～+150℃
